Siraya Tech Fibreheart ABS-CF Core – 1 kg (Black) Karbonfiberforsterket ABS (Core-design) som kombinerer stivhet, dimensjonsstabilitet og pen, teknisk finish. Ideell for funksjonelle deler som må tåle varme, belastning og daglig bruk.
Nøkkelegenskaper
- ABS + karbonfiber: Betydelig økt stivhet og formstabilitet sammenlignet med ren ABS.
- Lavere warping: Karbonfiber reduserer krymp og gir bedre dimensjonskontroll.
- Teknisk overflate: Matt, profesjonell finish som skjuler laglinjer godt.
- God varmebestandighet: Tåler høyere temperaturer enn PLA/PLA-blends.
Typiske bruksområder
- Braketter, kapslinger, verktøyholdere og fixturer.
- Robotikk, RC/drone-deler og tekniske komponenter.
- Funksjonelle prototyper som må være presise og robuste.
- Deler som utsettes for moderat varme og mekanisk belastning.
Kompatibilitet
- Skrivere: FDM/FFF med stabil hotend og oppvarmet byggeplate.
- Dyse: Herdet stål/ruby anbefales (karbonfiber sliter messingdyser).
- Byggeplate: PEI, teksturert metall eller glass med lim; rens grundig før print.
- Filamenthåndtering: Hold tørt; bruk tørker/spolehus ved lange jobber.
- AMS, Automatisk Filamentskifter: Ikke kompatibel med AMS og tilsvarende systemer
Materiale
ABS-CF (Core-design, karbonfiberforsterket ABS)
Tekniske spesifikasjoner
| Karbonfiber |
Forsterkning for økt stivhet og lavere warping |
| Dimensjonsstabilitet |
Høy – presise toleranser ved korrekt prosess |
| Overflate |
Matt, teknisk finish; skjuler laglinjer |
Eskeinnhold
- Siraya Tech Fibreheart ABS-CF Core – 1 kg filamentspole
- Forseglet pose med tørkemiddel
Sikkerhet & håndtering
- Bruk avsug i lukket rom; ABS kan avgi lukt/damp under utskrift.
- Karbonfiber er abrasivt – inspiser dyse/drivhjul jevnlig for slitasje.
- Oppbevar tørt (pose/tørker) for konsistent kvalitet og finish.
| Mechanical Properties |
Measure |
Method |
Processed |
| Tensile Stress at Break (MPa) |
49.9 |
ASTM D638 |
Tested on X/Y axis |
| Young’s Modulus (MPa) |
4810 |
ASTM D638 |
Tested on X/Y axis |
| Elongation at Break(%) |
1.5 |
ASTM D638 |
Tested on X/Y axis |
| Charpy impact strength (KJ/m^2) |
8.2 |
ASTM D6110 |
Tested on X/Y axis |
| Bending Strength (MPa) |
81.1 |
ASTM D790 |
Tested on X/Y axis |
| Bending Modulus (MPa) |
4450 |
ASTM D790 |
Tested on X/Y axis |
| Vicat softening temperature (?) |
99 |
ISO 306 |
|
| Glass Transition Temperature (?) |
101 |
DMA |
|
| HDT (?) |
84 |
Method A |
1.80 MPa |
| HDT (?) |
91 |
Method B |
0.45 MPa |
| Filament Density g/cm³ |
1.06 |
ISO 1183 |
|
Teknisk Data
Brukermanual

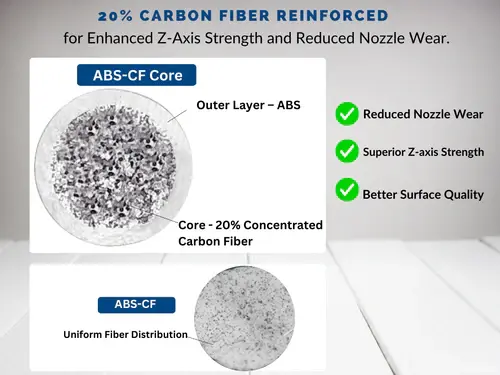

Forskjell mellom ABS-CF og ABS-CF Core
| Egenskap |
ABS-CF |
ABS-CF Core |
| Forsterkning |
Ca. 10 % hakket karbonfiber blandet inn i hele filamentet |
Kjerneforsterket – karbonfiberkjerne omgitt av ABS for bedre overflate |
| Stivhet & styrke |
Økt sammenlignet med ren ABS |
Enda høyere stivhet og slagfasthet enn standard ABS-CF |
| Warping & dimensjonsstabilitet |
Lavere enn ABS, men kan kreve lukket kabinett |
Svært lav warping, bedre toleranser på store deler |

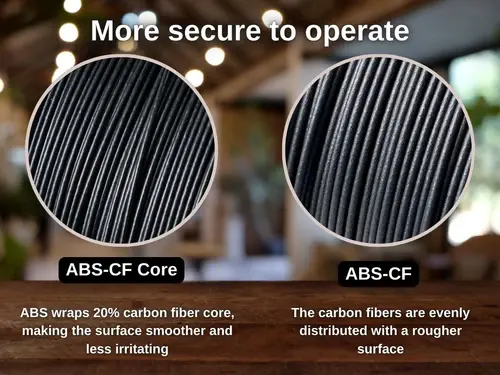

| Overflatefinish |
Matt, teknisk finish |
Glattere finish – lettere å bearbeide og etterbehandle |
| Bruksområder |
Generelle tekniske deler, prototyper og kapslinger |
Kritiske funksjonsdeler med krav til maksimal stivhet og stabilitet |
