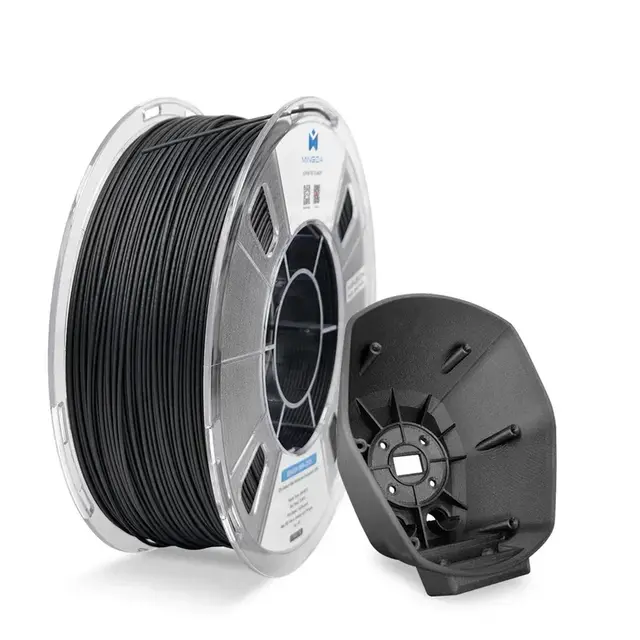

Mingda HtPA-CF25
HtPA-CF25 er et høytemperatur nylon-filament med 25% karbonfiber i en dobbelbelagt skjell-kjerne-struktur. Den ytre kappen er ren, høyhefte-nylon, mens kjernen inneholder høy karbonfiberandel – en kombinasjon som gir eksepsjonell Z-akse lagheft samtidig som du får full nytte av karbonfiberets styrke og varmebestandighet.
- Skjell-kjerne-struktur: Ytre nylonlag for lagheft, indre karbonfiberkjerne for styrke
- Høy varmebestandighet: Opptil 196,9°C varmeavbøyningstemperatur etter herding
- Stiv og slagfast: Høy strekk- og bøyefasthet i alle akser
- Slitesterk og kjemikaliebestandig: Tåler løsemidler og etsende kjemikalier
- Lav fuktabsorpsjon: Bedre dimensjonsstabilitet enn standard nylon
Om produktet
Mingda bruker flerlags-koekstrudering for å skape en dobbelbelagt skjell-kjerne-struktur: den ytre kappen er en modifisert ren nylonharpiks med høy lagheft, mens den indre kjernen inneholder en høy andel karbonfiber. Fordi filamentets ytre lag holder seg stabilt gjennom hele printehodet, kommer Z-akse-heften alltid fra ren nylonharpiks mot ren nylonharpiks – noe som fullstendig unngår det vanlige problemet med tapt lagheft man ellers ser i fiberforsterkede filamenter.
Samme skjell-struktur reduserer også slitasje på dysen betraktelig: materialet som faktisk berører dysens innervegg er ren harpiks, ikke karbonfiber, noe som forlenger levetiden til hele ekstruderingssystemet. Med 25% karbonfiberinnhold i kjernen får du likevel den fulle mekaniske og varmebestandige forbedringen karbonfiber gir – ideelt for tynnveggede deler med høye mekaniske krav.
|
25%
Karbonfiberinnhold i kjernen
|
118 MPa
Strekkfasthet X-Y (herdet)
|
|
196,9 °C
Varmeavbøyningstemperatur (0,45MPa, herdet)
|
300–340 °C
Dysetemperatur
|
|
Viktig – krever herdet dyse: Karbonfiber er abrasivt. Bruk en herdet ståldyse eller sterkere, og et varmeblokk på minst 12mm tykkelse for best mulig printkvalitet.
|
Utskriftsegenskaper
- Dysetemperatur: 300–340 °C
- Platetemperatur: 70–80 °C
- Anbefalt dysestørrelse: 0,4–1,0 mm, herdet stål eller sterkere
- Byggeplate: PEI-plate eller PVP-limbelegg
- Printhastighet: 30–90 mm/s
- Viftehastighet: Av
- Retraksjonsdistanse: 1–3 mm
- Retraksjonshastighet: 1800–3600 mm/min
- Raft-avstand: 0,08–0,12 mm
- Anbefalt støttemateriale: Mingda S-PAHT Quick-Remove Support
Tørking og etterbehandling
- Fuktsensitivt: Legg filamentet i tørkeboks (under 15% luftfuktighet) rett etter åpning av vakuumposen. Oppbevar ubrukt filament forseglet i original aluminiumspose
- Er filamentet fuktig? Tørk ved 80–100°C i 4–6 timer for å gjenopprette printkvaliteten
- Etterherding for økt styrke: Varm det ferdige printet ved 80–100°C i 4–8 timer, og la det avkjøles naturlig til romtemperatur
Herding gir en betydelig styrkeøkning: strekkfastheten øker fra 109,68 til 118,19 MPa, og varmeavbøyningstemperaturen (0,45MPa) øker fra 83°C til hele 196,9°C.
Mekaniske egenskaper
| Egenskap |
Ikke herdet |
Herdet |
Herdet + fuktmettet |
| Strekkfasthet X-Y |
109,68 ± 1,84 MPa |
118,19 ± 3,82 MPa |
108,86 ± 2,61 MPa |
| Strekkmodul X-Y |
8996 ± 232 MPa |
9989 ± 228 MPa |
8813 ± 162 MPa |
| Bruddforlengelse X-Y |
2,18 ± 0,14 % |
1,62 ± 0,12 % |
2,43 ± 0,15 % |
| Bøyefasthet X-Y |
176,24 ± 3,51 MPa |
184,19 ± 5,73 MPa |
168,22 ± 3,40 MPa |
| Bøyemodul X-Y |
8487 ± 246 MPa |
9214 ± 250 MPa |
7466 ± 233 MPa |
| Kjervslagstyrke (Charpy) X-Y |
12,04 ± 0,94 kJ/m² |
7,29 ± 0,76 kJ/m² |
11,56 ± 0,91 kJ/m² |
| Varmeavbøyning (0,45MPa) |
83 °C |
196,9 °C |
190,2 °C |
| Varmeavbøyning (1,80MPa) |
96,1 °C |
124,2 °C |
100,7 °C |
Testet ved dysetemperatur 340°C, platetemperatur 80°C, printhastighet 45mm/s, 100% fyll, ±45° fyllvinkel. Herding: 100°C i 8 timer.
Bruksområder
- Strukturelle og funksjonelle deler: Der høy temperatur og aggressive miljøer møtes
- Slitesterke deler: Høy mekanisk styrke og motstand mot slitasje
- Tynnveggede komponenter: Skjell-kjerne-strukturen sikrer god lagheft selv på tynne vegger
Spesifikasjoner
| Materiale |
Høytemperatur nylon med 25% karbonfiber (skjell-kjerne) |
| Diameter |
1,75 mm |
| Nettovekt |
500g / 1kg / 2,5kg / 3kg |
| Densitet |
1,23 g/cm³ |
| Smeltetemperatur |
237 °C |
| Vannabsorpsjon (mettet) |
1,09 % |
| Kompatibilitet |
Mingda S-HtPA |
| Produsent |
Mingda |
