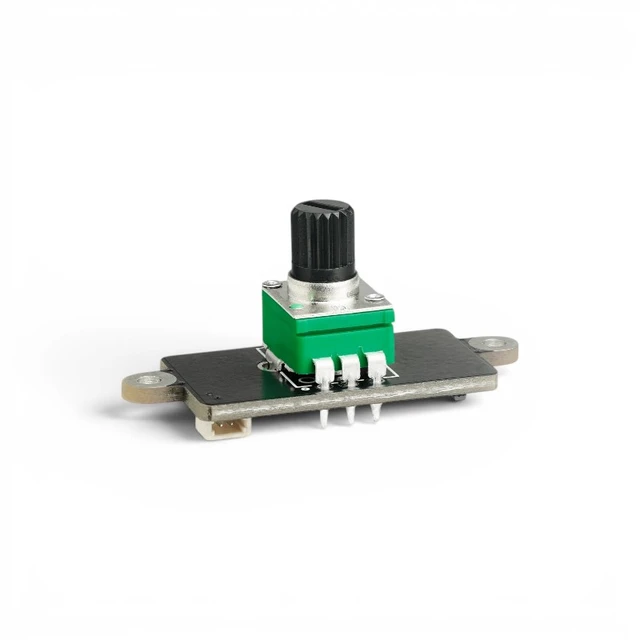

Potensiometerkort som brukes sammen med Power Distribution Board (PDB) – 4 kanaler for å regulere spenningen til en valgt kanal. Ved å vri på rattet justerer du utgangsspenningen trinnløst – med klokken øker spenningen, mot klokken senkes den. Slik kan du for eksempel styre hastigheten på en motor eller lysstyrken på en LED i dine egne elektronikk- og DIY-prosjekter. Kortet kobles til SW0–SW4-kanalene på PDB-en med en SH1.0-2P ledning (selges separat).
Teknisk informasjon
| Funksjon |
Spenningsregulering (hastighet/lysstyrke) |
| Kontakt |
SH1.0-2P |
| Tilkobling |
SW0–SW4 på Power Distribution Board (PDB) |
| Maks. strøm |
0,4A per kanal |
| Maks. batterispenning |
6V |
| SKU |
IA007 |
Viktig: Koble potensiometerkortet kun til SW0–SW4-kanalene, aldri til CH1–CH4. Ved tilkobling til SW1–SW4: maks 0,4A og maks 6V på kanalen. Ved tilkobling til SW0 (hovedbryter): samlet strøm for SW1–SW4 må ikke overstige 0,4A. Det er normalt at transistoren på kortet blir varm under bruk.
Merk: Krever Power Distribution Board (PDB) – 4 kanaler og en SH1.0-2P ledning for å fungere (selges separat). Resten av modelldelene printes selv fra de tilhørende modellfilene.
