Formlabs Clear Resin V5 – Transparent SLA-Resin
Clear Resin V5 er en krystallklar 3D-printresin som gir deg eksepsjonell gjennomsiktighet, sterk mekanisk ytelse og svært høy presisjon – alt mens den printer tre ganger raskere enn forrige generasjon. Dette er resinen for deg som ønsker glassklare resultater uten kompromisser på hastighet eller kvalitet.
- Krystallklar og fargenøytral: Kan poleres til optisk transparens
- Tre ganger raskere: Optimal utnyttelse av Form 4-økosystemet
- Sterk og slagfast: Tåler mer belastning enn tidligere versjoner
- Minimal lukt: Ultra-lavt VOC-nivå for behagelig arbeidsmiljø
Om produktet
Clear Resin V5 representerer neste generasjon transparent 3D-printing for profesjonelle brukere. Med en helt ny formulering utviklet spesifikt for Form 4-serien oppnår du printhastigheter som var utenkelige for bare få år siden, samtidig som du får bedre klarhet, styrke og brukeropplevelse.
Resultatet er deler med krystallklar gjennomsiktighet helt uten gulaktig fargetone. Materialets overlegne optiske egenskaper gjør at du kan se tydelig gjennom flere lag av materiale, og med riktig polering oppnår du nesten perfekt optisk klarhet. Dette kombineres med mekaniske egenskaper som matcher sprøytestøpt akryl – stive, sterke deler med glatt finish.
En av de store fordelene er den praktisk talt luktfrie printopplevelsen. Med ekstremt lave VOC-nivåer kan du printe i kontormiljøer uten ubehag, noe som åpner for bruk i rom der tradisjonelle SLA-resiner ikke ville vært akseptable.
Eksepsjonell optisk kvalitet:
- Fargenøytral transparens: Ingen gulaktig eller grønnaktig fargetone – delene er helt klare og fargenøytrale som glass.
- Polerbar til optisk klarhet: Med våtsliping og polering oppnår du nesten perfekt optisk transparens, ideelt for linser, lyskomponenter og optiske prototyper.
- Glatt overflate direkte fra printeren: Minimal etterbehandling kreves for god klarhet, selv uten polering.
Overlegen mekanisk ytelse:
- Sterkere og seigere: Dobbelt så høy forlengelse ved brudd og 25% høyere slagstyrke gir deler som tåler mer belastning.
- Stiv konstruksjon: 60 MPa tensile strength og 105 MPa flexural strength gjør delene ideelle for funksjonelle prototyper.
- God varmebestandighet: HDT på 74°C (etter herdning) gjør resinen egnet for deler som utsettes for moderat varme.
- Presisjonsegenskaper: Trange toleranser og fin detaljgjengivelse for komplekse geometrier, gjenger og små funksjoner.
Behagelig arbeidsopplevelse:
- Minimal lukt: Ultra-lavt VOC-nivå gjør printing praktisk talt luktfri – ideelt for kontor, klasserom og verksteder.
- Tryggere arbeidsmiljø: Lavere eksponering for flyktige organiske forbindelser gir bedre arbeidsforhold.
- Enkel arbeidsflyt: Standard SLA-prosess med vask i IPA og valgfri UV-herdning. Kan også herdes ved romtemperatur.
Teknisk datablad
| Generelle egenskaper |
| Materiale |
Photopolymer resin (SLA) |
| Farge |
Transparent / Fargenøytral |
| Kompatible printere |
Form 4, Form 4B, Form 4L, Form 4BL |
| Tilgjengelige størrelser |
1L og 5L |
| Mekaniske egenskaper (etter herdning 60°C, 15 min) |
| Ultimate Tensile Strength |
60 MPa |
| Tensile Modulus |
2750 MPa |
| Elongation at Break |
8% |
| Flexural Strength |
105 MPa |
| Flexural Modulus |
2700 MPa |
| Notched Izod (slagstyrke) |
29 J/m |
| Heat Deflection Temperature @ 0.45 MPa |
74°C |
| Prosess og etterbehandling |
| Vask |
10-20 min i 99% IPA (Form Wash) |
| Herdning (anbefalt) |
15 min ved 60°C (Form Cure) |
| VOC-nivå |
Ultra-lavt – minimal lukt |
Etterbehandling for maksimal klarhet
Grunnleggende prosess:
- Vask: 10-20 minutter i 99% isopropylalkohol (IPA) i Form Wash eller manuelt i to separate beholdere. La delene lufttørke fullstendig.
- Herdning: 15 minutter ved 60°C i Form Cure gir optimal styrke og varmebestandighet. Romtemperatur-herdning er også mulig for grunnleggende egenskaper.
Polering for optisk klarhet (valgfritt):
- Våtsliping: Bruk gradvis finere våtsandpapir (400 ? 800 ? 1200 ? 2000 ? 3000 grit) for å glatte overflaten.
- Polering: Bruk akryl-polerpasta på myk klut eller roterende polérmaskin for høyglanspuss.
- Resultat: Nesten perfekt optisk transparens – ideelt for linser, visirer og optiske komponenter.
Bruksområder
- Optiske komponenter: Linser, prismer, lysrør, visirer, og komponenter som krever høy transparens
- Gjennomsiktige innkapslinger: Beskyttelsesdeksler, vinduer for elektronikk, displaybokser
- Lysdesign: Prototyper av lamper, LED-diffusorer, lysarmaturer, belysningsprodukter

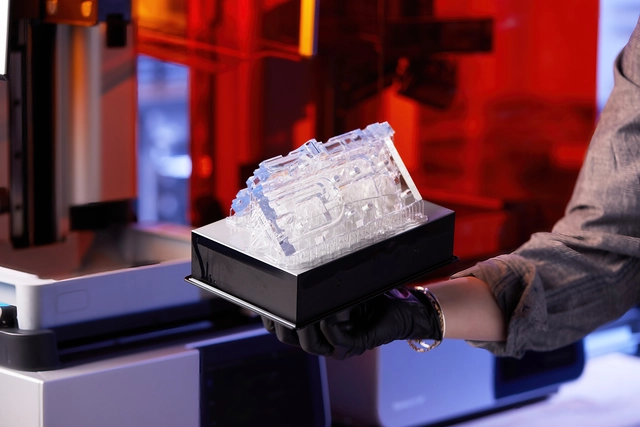

- Presentasjonsmodeller: Vis frem interne mekanismer – pumper, motorer, hydraulikk, elektronikk

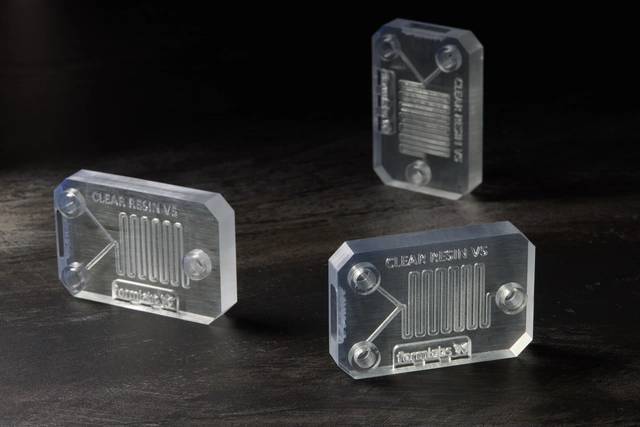

- Fluidiske enheter: Microfluidic chips, fluidkanaler, reaksjonsrom for laboratoriebruk
- Rapid tooling: Master-modeller for silikon- eller polyuretanstøping, vakuumformingsverktøy

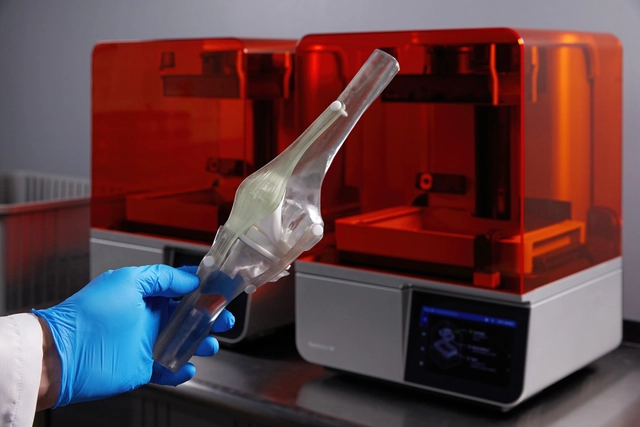

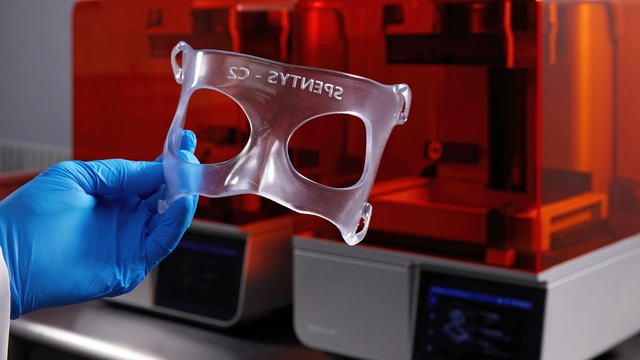

- Medisinsk prototyping: Prototyper av medisinske enheter og kirurgiske guider (ikke implantater)
- Arkitekturmodeller: Vinduer, glassfasader, transparente elementer i arkitekturvisualisering
