Formlabs Fast Model Resin – Ultrafast SLA-Resin Fast Model Resin er Formlabs' raskeste 3D-printresin med printhastigheter på over 100 mm/time. Dette er resinen for deg som trenger maksimal gjennomstrømning – print dentale modeller på under 10 minutter eller store prototyper på under to timer. Kombinert med rask etterbehandling (5 min vask + 5 min herdning) gir dette en komplett arbeidsflyt som er perfekt for høyvolumproduksjon.
- Ekstrem hastighet: Over 100 mm/time – Formlabs' raskeste resin
- Rask etterbehandling: 5 minutter vask + 5 minutter herdning
- Dentale modeller på 9 minutter: 11 tannbuer på én build i 9 minutter
- Store prototyper på under 2 timer: Hel build-plattform på rekordtid
- God nøyaktighet: 95% av overflaten innenfor 100 µm av CAD-modell
Om produktet
Fast Model Resin er utviklet for én ting: maksimal hastighet uten å ofre nøyaktighet. Med printhastigheter på over 100 mm i timen er dette Formlabs' absolutt raskeste resin, designet for brukere som trenger høy gjennomstrømning – enten det er dentale laboratorier som printer tannmodeller, eller produktutviklingsteam som itererer prototyper raskt.
Den store forskjellen mot standard General Purpose-resiner er ikke bare printhastigheten, men hele arbeidsflyten. Med 5 minutters vask og 5 minutters romtemperatur-herdning er total prosesseringstid dramatisk kortere. Dette betyr at du kan gå fra CAD-fil til ferdig del på rekordtid – perfekt for same-day produksjon eller når tidsfrister er stramme.
Fast Model Resin har også forbedrede mekaniske egenskaper sammenlignet med forgjengeren Draft Resin – sterkere, stivere og mer slagfast. Dette gjør resinen egnet ikke bare for visuelle modeller, men også for funksjonelle prototyper, jigs, fiksturer og thermoforming-modeller.
Ekstrem printhastighet:
- Over 100 mm/time: Ved 200 µm lag-høyde oppnår Fast Model Resin hastigheter som er langt raskere enn standard resiner.
- Dentale modeller på 9 minutter: Print 11 tannbuer (full build-plattform) på bare 9 minutter på Form 4B.
- Store prototyper på under 2 timer: Print en full build-plattform med store prototyper på mindre enn to timer.
- 60+ buer per time: Med kontinuerlig printing kan du produsere over 60 tannbuer per time inkludert etterbehandling.
Rask etterbehandling:
- 5 minutters vask: Kortere vasketid enn standard resiner reduserer total prosesseringstid.
- 5 minutters romtemperatur-herdning: Ingen behov for oppvarmet Form Cure – delene herdes ved romtemperatur på 5 minutter.
- Alternativ høytemperatur-herdning: For maksimal styrke og varmebestandighet kan delene herdes i 15 minutter ved 60°C.
- Total syklustid under 20 minutter: Fra print ferdig til ferdig del – perfekt for høyvolumproduksjon.
God nøyaktighet til tross for hastighet:
- 95% innenfor 100 µm: Ved 160 µm lag-høyde har 95% av overflaten mindre enn 100 µm avvik fra CAD-modell.
- 97,9% ved hurtiginnstilling: Selv ved raskeste innstilling (160 µm Fast Arch) opprettholdes høy nøyaktighet.
- Valgbare lag-høyder: 100 µm for maksimal detalj, 160 µm for maksimal hastighet, eller 200 µm for store prototyper.
- Skarpe detaljer: Fanger undercut, komplekse tannformer og intrikate geometrier.
Forbedrede mekaniske egenskaper:
- Sterkere enn Draft Resin: 62 MPa tensile strength og 106 MPa flexural strength.
- Seigere: 11% elongation at break – tåler håndtering og termoforming.
- Høyere slagstyrke: 37 J/m Notched Izod – mer robust mot støt.
- God varmebestandighet: 76°C HDT – egnet for thermoforming-applikasjoner.
Profesjonelt utseende:
- Matt grå farge: Mer opak og matt enn Draft Resin for konsistent farge.
- Glatt overflate: God overflateforslutning selv ved 200 µm lag-høyde.
- Minimal lukt: Ultra-lavt VOC-nivå for behagelig arbeidsmiljø.
Teknisk datablad
| Generelle egenskaper |
| Materiale |
Photopolymer resin (SLA) |
| Farge |
Matt grå |
| Kompatible printere |
Form 4, Form 4B, Form 4L, Form 4BL |
| Tilgjengelige størrelser |
1L / 5L |
| Printhastighet |
Over 100 mm/time (ved 200 µm lag-høyde) |
| Mekaniske egenskaper (etter herdning 60°C, 15 min) |
| Ultimate Tensile Strength |
62 MPa |
| Tensile Modulus |
2700 MPa |
| Elongation at Break |
11% |
| Flexural Strength |
106 MPa |
| Flexural Modulus |
2700 MPa |
| Notched Izod (slagstyrke) |
37 J/m |
| Heat Deflection Temperature @ 0.45 MPa |
76°C |
| Prosess og etterbehandling |
| Vask |
5 min i 99% IPA (Form Wash) |
| Herdning (romtemperatur) |
5 min ved romtemperatur |
| Herdning (optimal styrke) |
15 min ved 60°C (Form Cure) |
| VOC-nivå |
Ultra-lavt – minimal lukt |
Etterbehandling
Hurtig arbeidsflyt (anbefalt for maksimal gjennomstrømning):
- Vask: 5 minutter i 99% isopropylalkohol (IPA) i Form Wash.
- Lufttørk: La delene lufttørke kort.
- Romtemperatur-herdning: 5 minutter ved romtemperatur – delene er klare til bruk.
- Total etterbehandlingstid: Under 15 minutter fra print ferdig til klar del.
Alternativ prosess for maksimal styrke:
- Vask: 5-10 minutter i 99% IPA.
- Lufttørk: La delene tørke fullstendig.
- Høytemperatur-herdning: 15 minutter ved 60°C i Form Cure for maksimal styrke og varmebestandighet.
Bruksområder

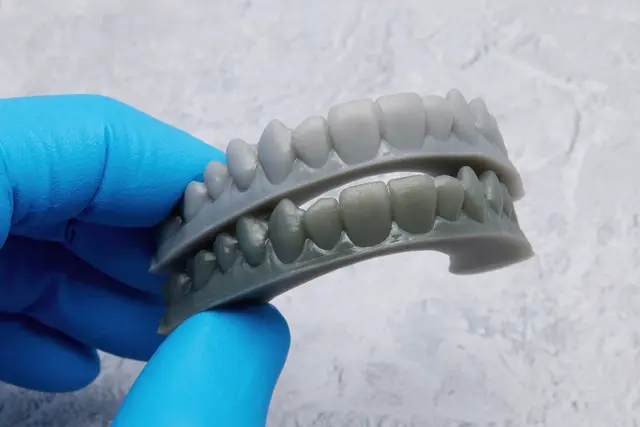

- Dentale modeller: Tannbuer for thermoforming av aligners, retainere, splinter – print 11 modeller på 9 minutter
- Ortodontiske modeller: Diagnostiske modeller, behandlingsplanlegging, pasientkommunikasjon
- Rask prototyping: Tidlige konseptmodeller for form, følelse og passform-evaluering
- Designiterasjon: Rask testing av designendringer – print flere iterasjoner på én dag
- Store modeller: Arkitekturmodeller, produktmodeller, konseptvisualiseringer som trenger å printes raskt
- Jigs og fiksturer: Produksjonsverktøy for montering, testing og kvalitetskontroll
- Thermoforming-modeller: Master-modeller for vakuumforming av plastdeler
- Høyvolumproduksjon: Småserieproduksjon av enkle funksjonelle deler
