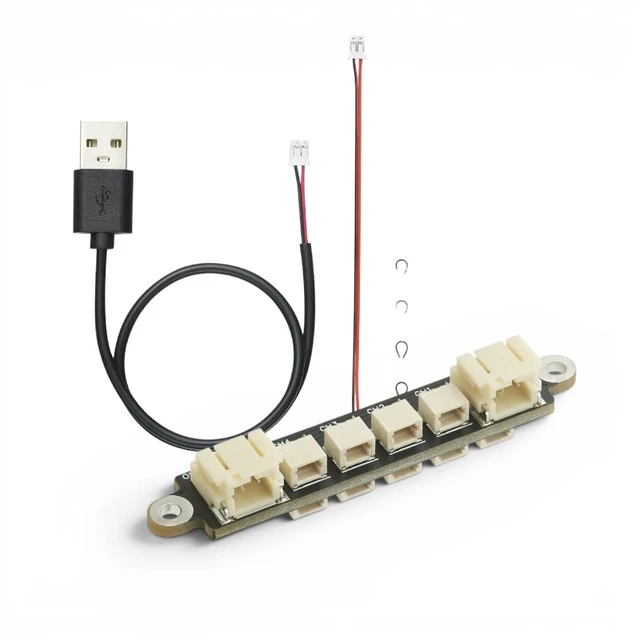

Power Distribution Board (PDB) er hjertet i Bambu sine Maker's Supply elektronikk-byggesett. Kortet samler strømforsyning, brytere og elektriske enheter på ett sted, og lar deg koble til opptil fire enheter (CH1–CH4) som motorer, LED-kort og vifter – hver styrt av sin egen bryterkanal (SW1–SW4). En LED-indikator viser systemstatus, og innebygd overstrøm- og kortslutningsvern beskytter kretsen din. Resten av modelldelene printer du selv fra de tilhørende modellfilene.
Tilkoblinger
| IN / OUT |
Strømforsyning (PH2.0-2P) – f.eks. USB-A-kabel eller batteriboks. OUT brukes til seriekobling. |
| CH1–CH4 |
Elektriske enheter – motorer, LED-kort, vifter (SH1.0) |
| SW0 |
Hovedbryter |
| SW1–SW4 |
Individuelle brytere/potensiometere for hver kanal |
Teknisk informasjon
| Kanaler |
4 enhetskanaler (CH1–CH4) + 5 bryterkanaler (SW0–SW4) |
| Kontakter |
IN/OUT: PH2.0-2P · SW/CH: SH1.0 |
| Vern |
Overstrøm- og kortslutningsvern (kutter ved >1A total) |
| Statuslys |
LED – hvitt ved normal drift, av ved feil |

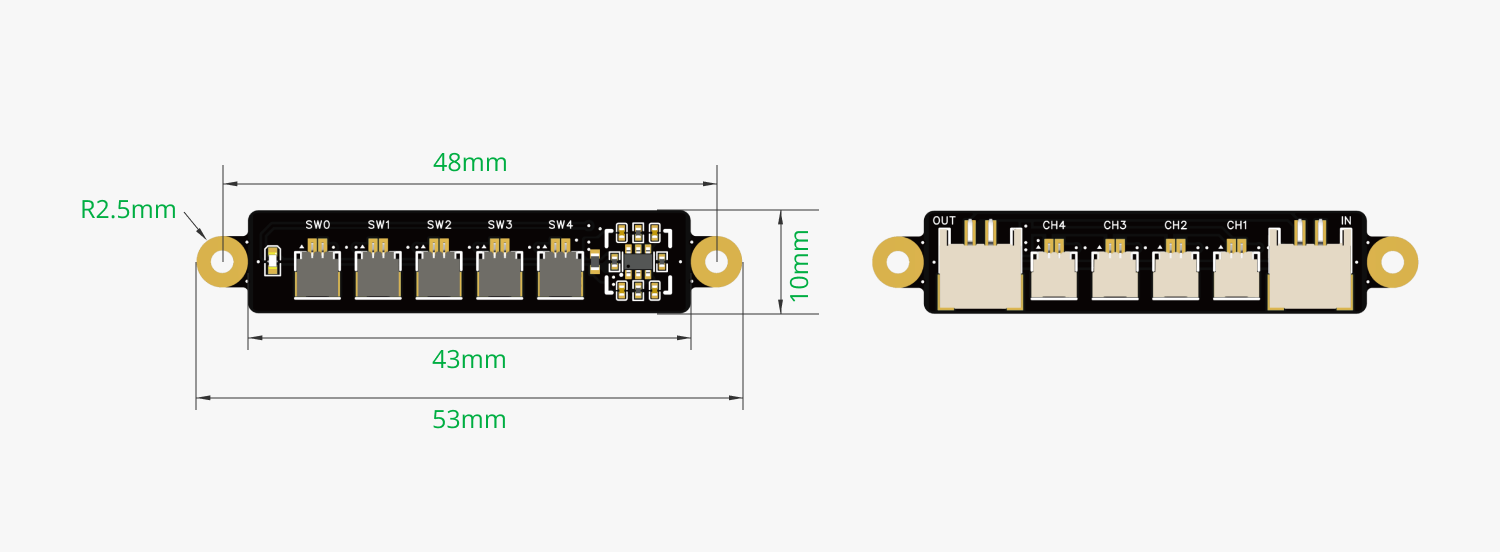

| Montering |
2× M2-skruer |
| SKU |
IA005 |
Viktig: Koble aldri brytere til CH1–CH4, og aldri elektriske enheter til SW0–SW4 – dette kan forårsake kortslutning. Ved overstrøm (>1A total) eller kortslutning kuttes strømmen automatisk og LED-en slukker. For å gjenopprette: slå av hovedbryteren og koble til på nytt etter at feilen er rettet.
Merk: Strømforsyning, brytere, enheter og ledninger selges separat. Resten av modelldelene printes selv fra de tilhørende modellfilene på MakerWorld.
