Motor Cable JST XHP-6 – Dupont-4p

Sleeve

69,-
Ink. mva
Varenr:14081
Steppermotorkabel

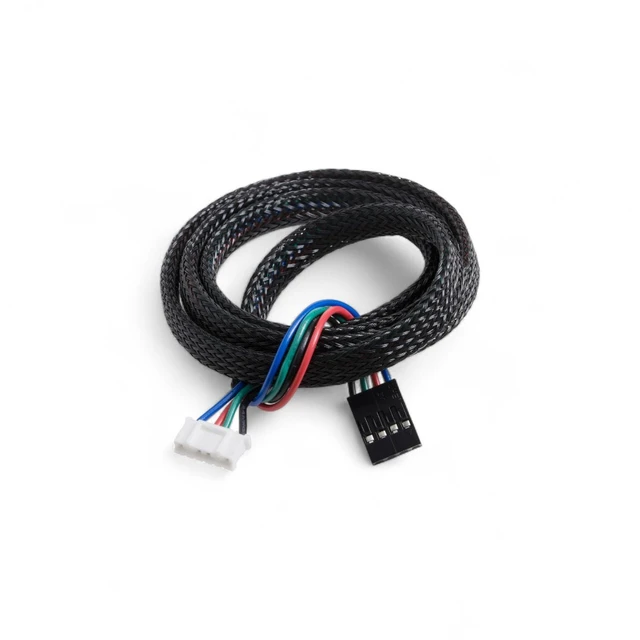

Kabel – JST XHP-6 (6-pin) til PC2510 (4-pin), 700 mm

Egenskaper:

  • Lengde: 700 mm

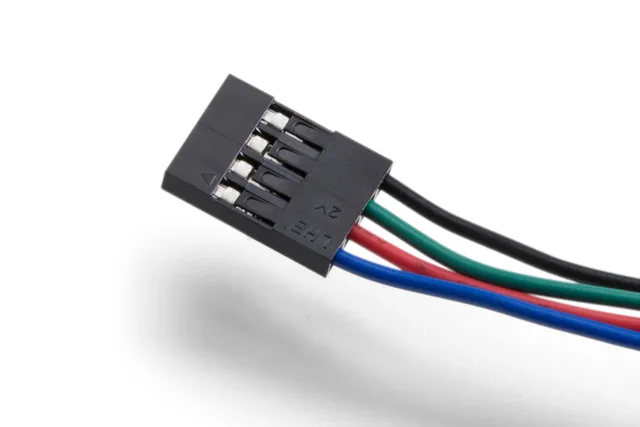

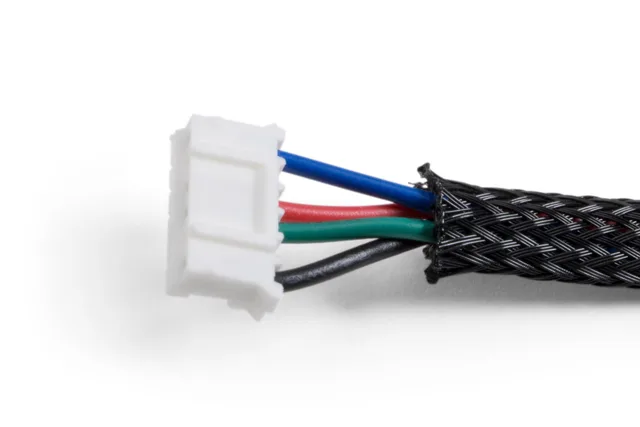

  • Tilkoblinger: JST XHP-6 (6-pin) ? PC2510 (Dupont) (4-pin)

  • Utførelse: Sleeved (beskyttet kabelstrømpe)
Antall:
Ikke på lager
Send meg mail når varen er på lager
Beskrivelse
NB, denne kabelen krysses og passer ikke nødvendigvis til hvordan din skriver har koplet steppermotoren til driveren. Se diagram under for hvordan kabelen er koplet, det er lett å bytte om i kontakten hvis det trengs å endres:

Controller side      Motor side
PIN 1  —————– PIN 1
PIN 2 —————– PIN 4
PIN 3 —————– PIN 3
PIN 4 —————– PIN 6
