BIQU CarbonCore25 PA-CF – filament med karbonfiberkjerne i nylon
PA-versjonen er flaggskipet i CarbonCore25-serien. Nylon-basen gir de beste mekaniske egenskapene: 110 MPa strekkstyrke, 173 MPa bøyestyrke, 16–18 % bruddforlengelse og en varmebestandighet på opptil 195 °C. Den patenterte dual-layer co-extrusion-teknologien holder karbonfibrene innkapslet i kjernen, slik at det glatte PA-yterlaget beskytter dyse og ekstruder. For ingeniører, makere og produksjonsmiljøer som trenger ekte industriell ytelse fra en desktop-printer.
CarbonCore25-serien: Komplett sammenligning
|
PLA-CF |
PETG-CF |
ABS-CF |
PA-CF (denne) |
| Strekkstyrke |
~50 MPa |
65 MPa |
65 MPa |
110 MPa |
| Bøyestyrke |
– |
84–95 MPa |
76–82 MPa |
173 MPa |
| HDT |
~55 °C |
68–79 °C |
89–110 °C |
179–195 °C |
| Bruddforlengelse |
– |
4–8 % |
7 % |
16–18 % |
| Dysetemperatur |
~200–220 °C |
230–250 °C |
245–260 °C |
245–260 °C |
| Kabinett |
Nei |
Nei |
Anbefalt |
Anbefalt |
| Best for |
Prototyper |
Allround |
Varme, mekanikk |
Industri, maks ytelse |
Typiske bruksområder
- Høybelastede mekaniske deler – tannhjul, braketter, hengsler, snaplocks.
- Deler som utsettes for høy varme – motorkuper, eksoskanaler, elektronikkhus nær varmegenererende komponenter.
- Drone-rammer, RC-chassis og robotikk – ekstrem styrke-til-vekt-ratio med god slagfasthet.
- Produksjonsverktøy, jigs og fixtures som må tåle gjentatt mekanisk påkjenning over tid.

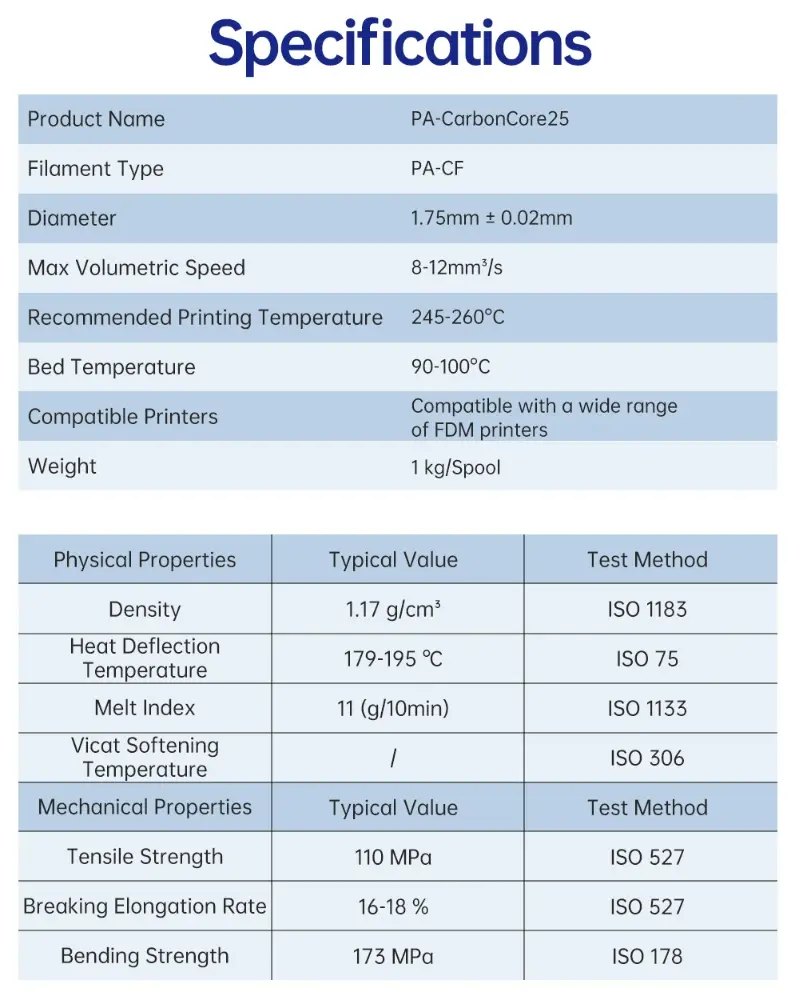

Tekniske spesifikasjoner
| Materiale |
PA (nylon) + karbonfiber (dual-layer co-extrusion) |
| Diameter |
1.75 mm ± 0.02 mm |
| Spolestørrelse |
1 kg |
| Dysetemperatur |
245–260 °C |
| Sengetemperatur |
90–100 °C |
| Maks. volumetrisk hastighet |
8–12 mm³/s |
| Dyse-kompatibilitet |
Standard messing – herdet dyse er ikke nødvendig |
| AMS-kompatibilitet |
Ja – hele AMS-serien |
| Fysisk egenskap |
Verdi |
Testmetode |
| Tetthet |
1.17 g/cm³ |
ISO 1183 |
| Heat Deflection Temperature (HDT) |
179–195 °C |
ISO 75 |
| Melt Index |
11 g/10min |
ISO 1133 |
| Strekkstyrke |
110 MPa |
ISO 527 |
| Bruddforlengelse |
16–18 % |
ISO 527 |
| Bøyestyrke |
173 MPa |
ISO 178 |
Utskrift og anbefalinger
? Nylon er svært fuktsensitivt. Tørk filamentet grundig før printing – helst i filamenttørker (60 °C, 6–8 timer). Behold vakuumpakningen uåpnet til bruk. Print gjerne direkte fra tørker for best resultat.
- Lukket kabinett anbefalt: Stabil kammertemperatur reduserer warping og gir bedre mellomlagsadhesjon.
- God ventilasjon: Nylon kan avgi lukt under printing – bruk luftfilter eller printer i ventilert rom.
- Messingdyse fungerer: Carbon-Sheath-designet gjør herdet dyse unødvendig, men herdet stål gir enda lengre levetid.
- AMS-klar: Hele CarbonCore25-serien er kompatibel med AMS for sømløs flerfarge-printing.
